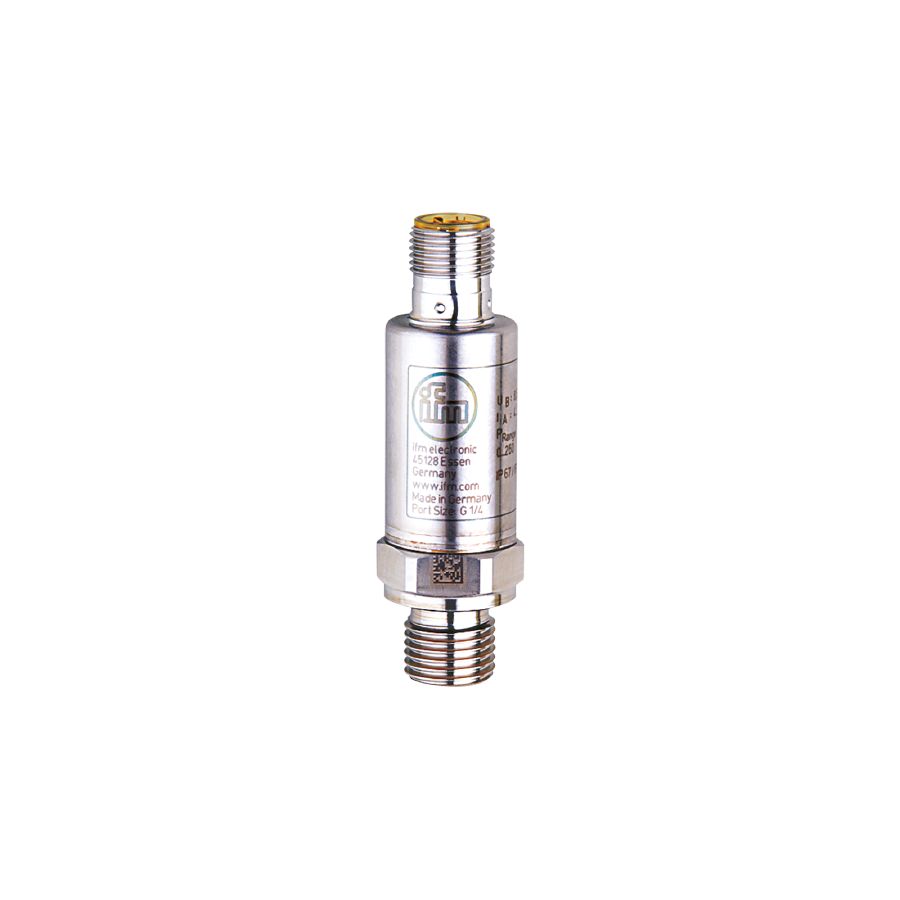

| Caractéristiques du produit |
| Nombre des entrées et sorties |
Nombre des sorties analogiques: 1 |
| Etendue de mesure |
| 0…10 bar |
0…145 psi |
0…1000 kPa |
0…1 MPa |
|
| Raccord process |
taraudage G 1/4 filetage extérieur (DIN EN ISO 1179-2) |
| Application |
| Application |
pour les applications industrielles |
| Fluides |
milieux liquides et gazeux |
| Température du fluide [°C] |
-40…90 |
| Pression d’éclatement min. |
|
| Tenue en pression |
|
| Remarque sur la tenue en pression |
|
| Résistance à la dépression [mbar] |
-1000 |
| Type de pression |
pression relative |
| Données électriques |
| Tension d’alimentation [V] |
8,5…36 DC |
| Résistance d’isolation min. [MΩ] |
100; (500 V DC) |
| Classe de protection |
III |
| Protection inversion de polarité |
oui |
| Retard à la disponibilité [s] |
< 0,1 |
| Entrées/sorties |
| Nombre des entrées et sorties |
Nombre des sorties analogiques: 1 |
| Sorties |
| Nombre total de sorties |
1 |
| Sortie signal |
signal analogique |
| Nombre des sorties analogiques |
1 |
| Sortie analogique (courant) [mA] |
4…20 |
| Charge maxi [Ω] |
(Ub – 8,5 V) / 21,5 mA; @8,5V= 0 Ω; @12V max. 160 Ω; @24V max. 720 Ω |
| Résistance courts-circuits |
oui |
| Protection surcharges |
oui |
| Etendue de mesure / plage de réglage |
| Etendue de mesure |
| 0…10 bar |
0…145 psi |
0…1000 kPa |
0…1 MPa |
|
| Exactitude / déviations |
| Répétabilité [% du gain] |
< ± 0,05; (en cas de variations de température < 10 K) |
| Exactitude type [% du gain] |
< ± 0,5; (incl. les dérives dues au couple de serrage, décalage du zéro et gain, non-linéarité) |
| Ecart de linéarité [% du gain] |
< ± 0,1 (BFSL) / < ± 0,2 (LS) |
| Déviation hystérésis [% du gain] |
< ± 0,2 |
| Stabilité à long terme [% du gain] |
< ± 0,1; (par 6 mois) |
| Coefficient de température point zéro et gain [% du gain / 10 K] |
< 0,1 (-25…90 °C) / < 0,2 (-40…-25 °C) |
| Temps de réponse |
| Temps de réponse indicielle de la sortie analogique [ms] |
1 |
| Conditions d’utilisation |
| Température ambiante [°C] |
-40…90 |
| Température de stockage [°C] |
-40…100 |
| Indice de protection |
IP 67; IP 69K |
| Tests / homologations |
| CEM |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| Tenue aux chocs |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
| Tenue aux vibrations |
| DIN EN 60068-2-6 |
20 g (10…2000 Hz) |
|
| MTTF [Années] |
686 |
| Directive relative aux équipements sous pression |
règles de l’art; utilisable pour des fluides du groupe 2; fluides du groupe 1 sur demande |
| Données mécaniques |
| Poids [g] |
59 |
| Matières |
1.4542 (17-4 PH / 630); inox (1.4404 / 316L); PEI |
| Matières en contact avec le fluide |
1.4542 (17-4 PH / 630) |
| Cycles de pression min. |
60 millions; (60 millions à 1,2 fois pression nominale) |
| Couple de serrage [Nm] |
25…35; (couple de serrage recommandé; Depénd de la lubrification, du joint d’étanchéité et de la pression) |
| Raccord process |
taraudage G 1/4 filetage extérieur (DIN EN ISO 1179-2) |
| Joint d’étanchéité raccord process |
FKM (DIN EN ISO 1179-2) |
| Orifice d’étranglement intégré |
non (peut être inséré ultérieurement) |
| Remarques |
| Remarques |
| BFSL = Best Fit Straight Line (la meilleure droite) |
| LS = réglage des valeurs limites |
|
| Unité d’emballage |
1 pièces |
